Установка плит перекрытия

  • 21-12-2013
  • 12112 Просмотров
  • 0 комментариев
Оглавление: [скрыть]
  • Разновидности плит перекрытия
  • Способы разделения железобетонных плит на части
  • Как монтировать железобетонные плиты перекрытий
  • Особенности технологии при монтаже плит перекрытий
  • Заделка небольших пустот без использования плит
  • Некоторые трудности, возникающие при монтаже перекрытий

При строительстве любого дома рано или поздно встает вопрос о том, как производить монтаж плит перекрытия. Дело это, как и любое другое при строительстве, требует скрупулезного и внимательного подхода и некоторых теоретических и практических познаний в этой области.

Плиты перекрытия

Плиты перекрытия являются незаменимым материалом при строительстве зданий и сооружений различного вида.

Разновидности плит перекрытия

Прежде всего, следует разобраться, что представляют собой сами плиты перекрытий.

Многопустотные плиты

Самыми распространенными на сегодняшний день для монтажа перекрытий являются плиты железобетонные многопустотные.

Плиты делятся на несколько видов:

  • многопустотные;
  • шатровые с ребрами по контуру;
  • длинные ребристые.

Можно использовать монолитные железобетонные перекрытия, однако это во-первых, очень дорого, а во-вторых – устанавливать их очень сложный и трудоемкий процесс. Потому самыми распространенными на сегодняшний день для монтажа перекрытий являются плиты железобетонные многопустотные, которые в свою очередь делятся на круглопустотные и с овальными пустотами. Но наиболее распространенными на данный момент являются круглопустотные.

К тому же эти материалы имеют еще ряд преимуществ перед другими, например, у них лучшая теплопроводность и звукоизоляция, что достигается за счет многочисленный пустот внутри плиты, и именно благодаря этим пустотам, этот вид является самым легким из всех, пригодных для монтажа перекрытий.

Вернуться к оглавлению

Способы разделения железобетонных плит на части

Для начала стоит задуматься о том, каким образом можно отделить нужный кусок плиты при необходимости. Ведь вполне возможно, что в процессе укладки плит перекрытия возникнет надобность в том, чтобы сделать ее чуть покороче. Заказывать сразу разноразмерные элементы не очень целесообразно, ведь неизвестно, сколько именно может понадобиться таких материалов, и, порой, только в процессе работы можно увидеть, какая именно нужна или же необходимо подрезать железобетонную плиту для того, чтобы проделать в ней люк.

Резка бетонный плит

При резке плит перекрытий используете болкарку набольшей мощности.

Итак, для того, чтобы подрезать плиту, необходимо иметь лом и болгарку.

Для начала надо отметить мелом необходимую длину, под плиту ровно по отмеченной мелом полосе надо положить подложку – это необходимо для того, чтобы при рубке самого элемента бетон не «зализывался».

Затем с помощью диска по бетону болгаркой надо надрезать элемент по меловой отметке, а потом несколько раз ударить возле прорези по всем пустотам, затем несколько раз ударить по ребру сбоку. Обычно на этом этапе ненужный кусок железобетонной плиты уже осядет под тяжестью своего веса. После этого надо ломом пробить нижнюю часть труб и показавшуюся арматуру перерезать болгаркой (только теперь уже при помощи диска по металлу).

Если же необходимо отрубить часть заготовки не поперек, а вдоль, то принцип остается тот же, только теперь придется подрезать болгаркой еще и металлическую сетку, попадающуюся в процессе рубки, и процесс займет намного больше времени, так как в длину они бывают очень большими.

Вернуться к оглавлению

Как монтировать железобетонные плиты перекрытий

Монтаж плит перекрытия – процесс довольно трудоемкий и рискованный, потому к его подготовке следует подходить со всей ответственностью. Технология монтажа перекрытий не столь сложно, как может показаться на первый взгляд, если к нему правильно подготовиться.

Для того чтобы монтировать плиты перекрытий, понадобятся:

  • круглопустотные железобетонные плиты;
  • автокран;
  • бетонный раствор;
  • мастерок;
  • лом;
  • болгарка или автоген;
  • кувалда.
Укладка плит

Перед укладкой плит необходимо выложить подложку из бетонного или цементного раствора.

После того как материалы привезены и правильно выгружены, необходимо подогнать к дому на заранее выбранное место автокран. На места, куда планируется укладка плит перекрытий, надо выложить подложку из бетонного или цементного раствора. Затем автокраном за петли, расположенные на заготовках, надо зацепить железобетонную плиту, аккуратно, постоянно контролируя процесс, поднять ее на нужную высоту и установить на заранее определенное место. Конечно, было бы странным ожидать того, что она сразу и легко встанет на нужное место, потому ее надо подвинуть ломом до необходимого положения. Так, поднимая за петли, производится установка всех плит перекрытий. Монтаж плит следует производить, если соблюдается технология, на бетонный раствор. Благодаря тому, что монтаж плит производится именно на раствор, они еще какое-то время остаются подвижными и, при необходимости, их можно поправлять при помощи лома. Затем, когда материалы уже уложены как положено, необходимо прикрепить их с помощью анкеров за петли к стенам дома.

Между двумя плитами по всей их длине находится руст, который необходимо тщательно заделать. На боках многопустотных железобетонных плит находится множество небольших углублений. После того, как русты между плитами будут заделаны, благодаря этим углублениям плиты станут единой целостной конструкцией.

http://youtu.be/8iU4f9_6Raw

После того, как плиты уложены и русты заделаны, следует приступить к заделке торцов плит, если этого не сделать, зимой плиты промерзнут.

Для того чтобы заделать торец плиты, можно использовать несколько способов:

  1. Mинеральная вата. Ее следует вложить в отверстия плиты на глубину примерно 20 или 30 см.
  2. Залить легким бетоном на глубину примерно сантиметров 25.
  3. Заделать забутовочным кирпичом и как следует замазать раствором.

Можно производить заделку отверстий в плитах на этапе подготовки к монтажу, это будет немного удобнее.

Вернуться к оглавлению

Особенности технологии при монтаже плит перекрытий

Монтаж железобетонных плит

Установка всех плит перекрытий происходит поднятием плит автокраном за специальные петли.

Железобетонные плиты перекрытий устанавливаются исключительно на капитальные стены дома, все внутренние перегородки и стены возводятся только после того, как завершен монтаж плит.

Следует учесть в процессе монтажа, что элементы должны опираться на стену дома не менее, чем на 120 мм. Смежные плиты надо скрепить между собой за монтажные петли.

Необходимо учесть, что технология монтажа плит перекрытий требует того, что ни в коем случае нельзя вместо двух коротких элементов двойной пролет, например, перекрывать одной длинной плитой – в этом случае материал не выдержит нагрузки и лопнет, что может привести к катастрофическим последствиям. То же может произойти и в том случае, если для балкона заготовку выдвинуть немного вперед, оставив на улице ее часть, только здесь могут сказаться еще и первые же морозы: прямо по материалу будет идти холод, а также, передавленная стеной, она может лопнуть.

Все стены дома в обязательном порядке должны быть на одном уровне, в противном случае между плитами перекрытия получатся своеобразные «ступеньки», совершенно ненужные, и от которых впоследствии будет сложно избавиться.

Устанавливаем плиты перекрытия

Обязательно следует учесть, что элементы должны опираться на стену дома не менее, чем на 120 мм

Приступая к монтажу плит перекрытий, следует знать, что к раствору, на который они будут укладываться, существуют особые требования: этот раствор надо сделать достаточно жидким и на стены наносить его следует минимально и при изготовлении раствора, надо тщательным образом просеять песок, в противном случае попадание даже маленького камешка сведет на нет все усилия по монтажу ровного потолка.

Бывает так, что в железобетонной плите перекрытия есть необходимость сделать отверстие, например, для выхода на чердак. В этом случае надо для начала нарисовать мелом на элементе прямоугольник нужных размеров, затем болгаркой слегка обрезать элемент по нарисованным линиям. После этого можно кувалдой пробивать элемент, пока не покажется арматура. Арматуру нужно перерезать болгаркой диском по металлу, однако, здесь надо быть осторожнее, так как арматура внутри железобетонной заготовки сильно напряжена, это может привести к зажатию диска болгарки. Поэтому лучше всего ее немного не дорезать болгаркой, а затем разбить кувалдой Если же есть под рукой автоген,то разрезать арматуру автогеном.

Вернуться к оглавлению

Заделка небольших пустот без использования плит

Бывают такие случаи, когда ширины одной заготовки не хватает для того, чтобы закрыть всю пустоту, и остается совсем неширокое пространство. Заготовок такой небольшой ширины обычно не делают – это нецелесообразно, рубить железобетонную заготовку очень долго. Тогда можно применить следующие способы.

Расчет ширины плит

Старайтесь рассчитать укладку плит так, чтобы ширины хватило заполнить все пространство.

1. Следует заранее просчитать, хватит или нет ширины, чтобы заделать все пространство. Если понятно, что их не хватит и останется, к примеру, полметра, то в этом случае первую плиту надо вмонтировать на расстоянии равному половине того, что должно остаться, далее выполняем монтаж перекрытия по технологии, скрепляя петли.

В итоге по краям от всех уложенных элементов остаются совсем небольшие промежутки, которые можно спокойно заделывать шлакоблоком, укладывая его торцом, которым он будет упираться в материал, тем самым надежно удерживаясь в нужном месте. Шлакоблок, конечно, нужно скрепить между собой и заготовкой с помощью раствора.

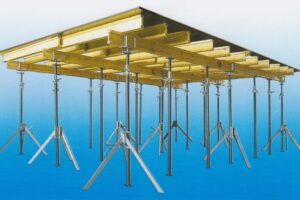

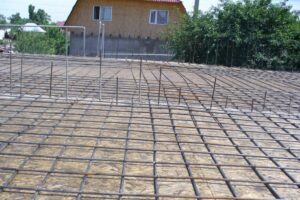

2. Следует по всему перекрытию монтировать железобетонные плиты таким образом, чтобы между ними оставались равные небольшие зазоры. После монтажа, на эти зазоры необходимо подвязать опалубку, вмонтировать арматуру и залить все бетоном. Этот способ более трудоемкий, но зато и более надежный.

Вернуться к оглавлению

Некоторые трудности, возникающие при монтаже перекрытий

При любом строительстве может случиться так, что происходит непредвиденная ситуация. Если говорить о монтаже перекрытий, то одна из неприятностей, которая может случится, это лопнувшая плита. Поскольку обычно заказывается именно такое количество элементов, которое потребуется, то, соответственно, лопнувший элемент тормозит строительство. А заказывать и ждать производства и доставки новых материалов – это очень долго и дорого.

Чаще всего плиты лопаются при неправильной выгрузке и хранении, поэтому надо соблюдать некоторые правила.

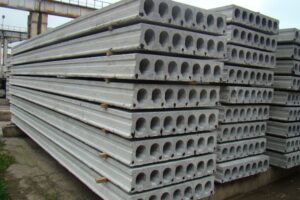

Хранение плит перекрытий

При складировании плит перекрытий обязательно делается между ними прокладка из деревянных брусьев.

Перед выгрузкой железобетонных плит на земле необходимо сделать довольно высокое основание, чтобы даже если вдруг грунт поднимется, материалы все равно не касались земли.

На это основание кладется первая плита, затем кладутся остальные, но обязательно между ними делается прокладка из деревянных брусьев. Эти брусья должны быть все одинаковой толщины, находиться четко друг над другом и обеспечивать полную изоляцию элементов одного от другого. Ни в коем случае нельзя допускать, чтобы при хранении железобетонные многопустотные элементы касались друг друга.

Если же все-таки появились лопнувшие плиты, то их можно использовать, но в определенных местах:

  1. При довольно больших трещинах на плите можно напустить ее на капитальную стену как минимум на 10 см. При этом треснувшая плита должна опираться на три капитальные стены, сверху же такая плита будет прижата стенами, построенными сверху, соответственно, конструкция будет прочной.
  2. Можно произвести монтаж перекрытия треснувшей плитой в том месте, где в будущем планируется перегородка из кирпича, в этом случае плита будет дополнительно подстрахована снизу.
  3. Можно просто вмонтировать плиту с трещиной между цельными элементами, тщательно заделав при этом русты. Когда раствор между элементами застынет, получится очень прочная и надежная конструкция.
  4. Можно использовать такие материалы на последнем этаже здания, например, на чердаке. Там плита будет испытывать минимальную нагрузку и вполне сможет выполнять свои функции.
  5. Есть возможность и при использовании треснувших железобетонных плит сделать дополнительную стяжку, которую можно сделать железобетонной, в этом случае она усилит всю конструкцию.

http://www.youtube.com/watch?v=t11Nnve2lvo

В том же случае, если плита треснула очень сильно, то есть смысл просто ее обрубить и использовать в необходимых местах короткую, но целую плиту.

Итак, можно сделать некоторые выводы:

  1. Заказывать железобетонные плиты для монтажа перекрытий нужно заблаговременно, чтобы впоследствии не тратить время на ожидание, лучше всего сделать это за месяц до предполагаемого монтажа: за это время заказ как раз успеют изготовить.
  2. Обязательно четко соблюдать все правила укладки и хранения плит перекрытий, не допускать их контакта между собой и контакта с землей, делать хорошую подложку под них, в противном случае материалы лопнут.
  3. Аккуратно и внимательно относиться к раствору, который будет использоваться при укладке плит перекрытий, тщательно просеивать песок для его замешивания и не готовить раствор слишком густым.
  4. Производить укладку плит перекрытий необходимо с колес, потому заблаговременно надо позаботиться о найме автокрана.
  5. Во время укладки плит перекрытий следует соблюдать осторожность и аккуратность.
  6. Надо четко знать инструкцию по укладке плит перекрытий и не пренебрегать техникой безопасности, укладывать элементы по всем правилам и осторожно относиться к треснувшим материалам.
  7. Необходимо тщательным образом заделывать пустоты внутри заготовки дабы избежать их промерзания впоследствии.

http://www.youtube.com/watch?v=-Ol8NGMGQGc

Вполне возможно сделать монтаж плит перекрытий самостоятельно, главное иметь необходимые материалы, двух-трех помощников и желание.
