Армирование платформы перекрытия

  • 20-12-2013
  • 12836 Просмотров
  • 2 комментария

Строительство частного и многоэтажного типа не обходится без плит перекрытия, которые могут быть условно разделены на следующие виды: балочные, сборные железобетонные и монолитные.

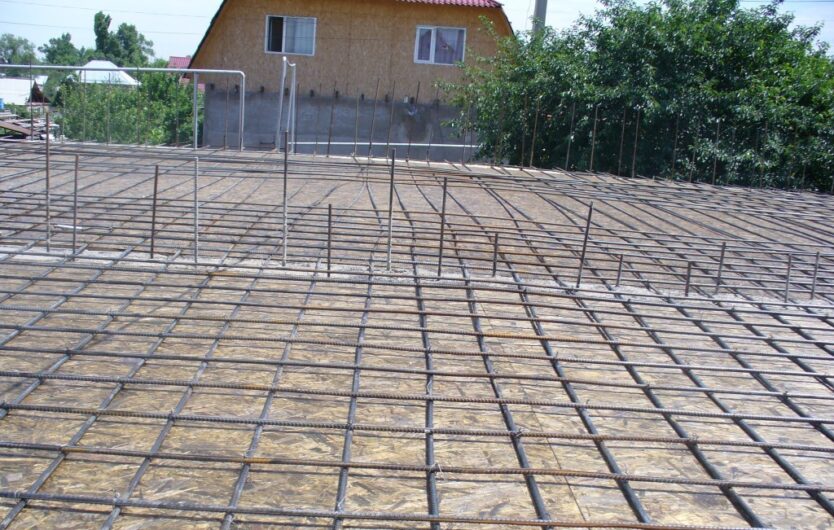

Подготовленная под заливку бетона армировка

Чаще всего для армирования используют стандартные сварные сетки из прутьев диаметром более 6 мм (в основном, от 8 до 14 мм). Расстояние между такими прутьями не должно быть более 60 см.

Чаще всего практикуется применение процедуры собственноручного армирования плит перекрытий. Ввиду закрепленного тандема «бетон и арматура» они обеспечивают достойный уровень прочности. Более того, таким образом, создают множество различных лестничных пролетов, арочных и армированных перемычек.

Характерные черты армированных плит перекрытия

Схема арматурного каркаса

Так как ширина ленты фундамента обычно бывает не более 400 мм, то ширина каркаса из арматуры будет составлять тоже 300 мм. Отступы каркаса от опалубки сверху, снизу и с обеих сторон должны составлять 50 мм.

Процесс создания монолитной конструкции обязательно должен включать в себя применение арматуры, которая представляет собой связующий материал в конструкциях из железобетона: лестничных пролетов, арочных и армированных перемычек, армированных плит. Армирование плит перекрытия монолитного образца осуществляется при помощи арматуры сечением 8 – 14 мм. Важное условие, предъявляемое к данной плите – ее толщина, которая должна составлять максимум 150 мм. При этом толщина может быть различной в зависимости от типа изделия.

Плиты перекрытия армированного типа дают возможность разрешить концепцию строительства действительно теплых домов. Они активно применяются в производственном, коммерческом и жилищном строительстве для построения крыши и горизонтальных перекрытий между этажами. Плиты перекрытий и покрытий дают возможность в итоге получить теплые перекрытия между этажами и гарантируют достойную защиту чердачных помещений и мансард в зимнюю пору, а также отсутствие холодных мостиков.

Вернуться к оглавлению

Маркировка армированных плит перекрытия

Армированные плиты перекрытий из бетона, как и обычный бетон, включают специализированную маркировку, на которую необходимо обращать внимание в процессе выбора плит. Железобетон маркируется при помощи пометок, состоящих из цифр и букв. Соответственно, смысл данных букв определяет тип плиты. Например, ПК – плиты перекрытия, НВ – настил внутренний, ПНО – плиты настила облегченные. Цифры, идущие после букв, определяют длину и ширину несущей конструкции в дециметрах.

Наиболее сложной в расшифровке является последняя цифра, определяющая допустимые нагрузки на плиту перекрытия в килопаскалях. Важно помнить, что совершенно любая единица, содержащаяся в последней цифре, означает 100 кг на 1 кв. м плиты. Например, цифра 7 уведомляет вас о том, что максимально допустимая нагрузка на изделие – 700 кг на кв. м.

В процессе выбора плиты из бетона необходимо иметь в виду, что данные строения отличаются не столько по размерам собственной маркировки, сколько по структуре. В зависимости от типа сечения плиты из железобетона армированного типа можно разделить на 3 вида: ребристые, пустотные и сплошные. Самые продаваемые и актуальные из трех групп – это пустотные плиты, имеющие множество преимуществ.

Технология армирования

Арматура в сетку связывается при помощи вязальной проволоки. Размер ячеек 150х150 или 200х200мм. Арматура в сетке должна быть цельная, без разрывов.

Эти плиты перекрытия имеют относительно небольшую массу, что во многом упрощает процесс их транспортировки и монтажа. Помимо этого, такие плиты обладают большим процентом стойкости к деформациям и имеют замечательные звуко- и теплоизолирующие качества. Стоит отметить, что пустотный тип армированных плит может иметь разнообразную форму: вертикальную, круглую либо овальную.

Ввиду этих разновидностей плиты армирования можно выбирать для определенных ситуаций в зависимости от натуральных особенностей и характеристик климатической зоны, где вы желаете построить дом. При покупке железобетона обязательно учитывайте, что если плиты перекрытия применяются в качестве конкретно пола или потолка, необходимо практиковать армирование подобных конструкций ребристого типа (при этом ребра должны присутствовать только лишь с одной стороны).

Вернуться к оглавлению

Преимущества плит перекрытия армированного типа

Объемная схема расположения усилений

Армирование перекрытия в местах его опирания на колонны сильно отличатся от обычного армирования, в этих местах требуются дополнительные объемные усиления: 1 – основныая сетка; 2 – дополнительное усиление основной сетки; 3 – “П” образные усиления краев плиты; 4 – “Г” образное усиление углов плиты; 5 – несущие стены.

Абсолютно все виды армированных плит перекрытия советуют примененять в покрытиях общественных и жилых зданий, в которых присутствуют стены из ячеистобетонных блоков, крупных блоков и кирпича. Плиты также подходят для зданий с максимальной влажностью воздуха до 60% и для сооружений, в которых присутствуют пароизоляционные особенности во внутренней плоскости стен с максимальной влажностью воздуха до 75%. При этом глубина опоры платформ не должна составлять менее 80 мм.

Плиты армированного типа дают возможность не только добиться эффективного отепления зданий, но и ускорить общий процесс строительства и увеличить процент звукоизоляции. Небольшая масса плит армирования и бетонных перемычек понижает нагрузку на основание и стены. Помимо всего прочего, это несет под собой еще и экономическую выгоду при постройке дома. Сама процедура армирования пустотных платформ перекрытия не требует применения огромной строительной техники (к примеру, подъемного крана), что, несомненно, упрощает постройку и является большим преимуществом.

Устройство армированной плиты перекрытия

Незначительный вес армированных плит и бетонных перемычек снижает нагрузку на стены и фундамент, позволяя дополнительно получить экономический эффект при возведении дома.

В итоге, применяя данные платформы перекрытия, общее сооружение будет иметь достаточно большую прочность и сможет без труда выдержать огромные напряжения и внешние факторы, такие как огонь, продолжительное время. Для сравнения этих железобетонных конструкций с другими материалами стоит сказать, что дерево способно выдерживать прямое воздействие огня не более 25 минут, в то время как монолитные платформы – более одного часа.

Возведение монолитных конструкций с применением крупных блоков и платформ перекрытия дает возможность строить дома любых размеров и сложности. В процессе создания платформ перекрытия присутствует возможность перекрывать помещение, имеющее неверную геометрию стен. Соответственно, возможно создавать даже наиболее диковинные по своим габаритам перекрытия. Опорой для такого армированного перекрытия в данном случае выступают не столько стены, сколько колонны, благодаря которым общая планировка здания будет иметь более свободный вид.

Для того чтобы качественно выполнить армирование плиты перекрытия и расчет всех нужных аспектов на стадии подготовки, необходимо использовать следующие инструменты:

  • пистолет электрического типа для вязки арматуры;
  • крюк для вязки арматуры;
  • вязальную проволоку для арматуры;
  • ручной шуруповерт для выполнения армировки;
  • сварные сетки косвенной армировки.
Вернуться к оглавлению

Схема армирования платформы перекрытия

Схема армирования монолитного перекрытия

Обязательно выполняется схема армирования монолитного перекрытия. Она предусматривает дополнительное усиление в некоторых местах: середина плиты, места касания с опорами, места скопления нагрузок и места соприкосновения с отверстиями.

На данном этапе разработки необходимо обязательно учитывать все компоненты плиты, которые организуются между собой. В общем и целом, схема армирования платформы перекрытия будет иметь следующий вид: рабочие стержни в нижней и верхней частях плиты, арматура, перераспределяющая нагрузку и подставки из катанки. Используемые строительные чертежи могут также различаться между собой. Тем не менее, важно осуществить правильный расчет планируемой нагрузки и нужной толщины бетона. Расчет последней осуществляется согласно пропорции 1:30. Соответственно, для того, чтобы узнать необходимую толщину бетона, нужно разделить пролетную длину на 30.

В случае, если толщина платформы составляет свыше 150 мм, армирование совершается двумя пластами, которые располагаются друг на друге и связываются при помощи проволоки. Размер ячеек в этом случае не должен превышать пропорцию 200:200 мм, но в то же время и не должен быть менее 150:150 мм. Например, если ширина между несущими стенами – 6 метров, то толщина армированной платформы должна составлять 0,2 м.

Если же вы специально преуменьшите бетонную толщину, то расход металлопроката в разы увеличится. При этом если возрастет толщина, то и общие затраты на бетон тоже повысятся. Дабы достигнуть высокой прочности конструкций, желательнее всего использовать арматуру аналогичного сечения. Вспомогательная армировка может проводиться с помощью прутьев, имеющих длину 400-1500 мм.

Вязка арматуры

Соединение отдельных прутов арматуры осуществляется при помощи вязальной проволоки и специального вязального крючка. Сваривать допускается только арматуру, которая в своей маркировке имеет букву «С», например А500С.

Основная масса нагрузок приходится на нижнюю арматуру, а верхняя получает сжимающую нагрузку. С этим замечательно справляется бетон. Учитывайте и то, что армировку монолитной платформы перекрытия необходимо осуществлять по всей плоскости изделия, по возможности используя опалубку, являющуюся одним из наиболее важных стадий установки плиты. Допустимо и применение для этого дерева (обычных досок 50:50 миллиметров) либо же дешевой фурнитуры.

Важный момент – надежно и прочно закрепить стойки опалубки, поскольку масса бетона, применяемого в процессе проведения данной строительной операции может достигнуть 300 кг на один кв. м перекрытия. Единственный момент, без которого сложно обойтись на стадии монтажа плиты армировки – это стойки телескопического типа, которые способны выдерживать около двух тонн веса. Сравнивая их с досками, которые могут включать сучки либо микротрещины, многие советуют делать свой выбор именно в пользу стоек.

Вернуться к оглавлению

Верный расчет армировки

Чтобы правильно анализировать грунт, нужно произвести расчет самого армирования и строительства фундамента под какой-либо тип дома (деревянный, кирпичный). После того, как вы определите состав грунта на территории здания, выполнить расчет не составит большого труда, причем сделать это можно будет довольно точно. Расчет производится сразу по деформациям для нескольких решений армировки.

Помимо всего прочего, нужно выполнить расчет схемы разбивки осей для заливки ленточного фундамента под строение дома. Это можно осуществить, используя теодолит. Если же последний отсутствует, то допустимо применять лопату и работать вручную или же выполнить все работы автоматически с помощью спецтехники.

Вернуться к оглавлению

Правила армирования плиты перекрытия

Опалубка, подготовленная к бетонированию

Вид подготовленной к бетонированию опалубки с предварительно напряженной арматурой.

Армировка платформы перекрытия должна выполняться только в соответствии с конкретными требованиями технологического плана:

  1. Напряженная сетка, которая состоит из высокопрочных канатов, должна обязательно использоваться для армировки плит, перекрывающих пролеты и тех, которые имеют длину свыше 8 м.
  2. В частности, для армировки применяют обычные сетки сварочного образца из прутьев в диаметре свыше 6 мм. Дистанция между подобными прутьями не должна превышать более 60 см.
  3. Толщина платформы будет зависеть от ширины перекрытия. Армировка прутьями осуществляется в том случае, если данное соотношение меньше (это можно определить, выполнив соответствующий расчет).
  4. Толщина платформы менее 15 см дает возможность использовать только лишь однослойное армирование. Если же толщина большая, то необходимо создать два слоя (один – в нижней части, другой – в верхней).
  5. Для заливки арматуры лучше всего применять жидкий бетон, имеющий марку М200. В противном случае, материалы не обеспечат должной прочности.
  6. Помимо этого, выполняется расчет армирования плиты перекрытия, предусматривающий дополнительное усиление в определенных областях. Соответственно, данному усилению подвергаются места касания с опорами, скопления нагрузок, соприкосновения с отверстиями и середина плиты.
  7. Вспомогательная армировка в основном используется только лишь для отверстий, а основная выполняется полноценно. Тем не менее, расчет опалубки необходимо осуществлять во всю длину конструкции.
Вернуться к оглавлению

Армирование платформы перекрытия самостоятельно

Схема армирования края плиты перекрытия

Схема армирования края плиты перекрытия: 1 – продольная арматура; 2 – поперечная арматура; 3 – “П” образное усиление; 4 – вертикальная арматура; 5 – несущая бетонная стена; 6 – утеплитель; 7 – наружная опалубка “техноблок”

В процессе монтажа данного перекрытия важным моментом является верный расчет плиты перекрытия, которая армируется. Если вы устанавливаете подобные платформы в домашних условиях, то советуют использовать горячекатаную арматуру из железа, имеющую класс А3. Диаметр подобной арматуры обычно составляет от 8 до 14 мм и зависит от расчетного давления.

Помните, что необходимо выполнять армировку плиты перекрытия во всю длину плиты и по возможности применять опалубку, являющуюся одной из важнейших стадий установки плиты. Для этого лучшим решением будет использовать дерево.

Платформу необходимо армировать двумя пластами. Первичная сетка прокладывается в нижнюю часть плиты, а вторичная – в верхнюю. Сетки должны быть расположены в средней части бетона, а защитный пласт опалубки не должен быть менее 15-20 мм. Арматура связывается при помощи вязальной проволоки. При этом размеры ячеек составляют 150:150 либо 200:200 мм.

Схема дополнительного армирования плиты перекрытия

Дополнительное армирование делается отдельными хлыстами длиной 400 – 2000мм, в зависимости ширины пролетов: 1 – нижняя армирующая сетка; 2 – верхняя армирующая сетка; 3 несущая стена; 4 – нижняя усиливающая арматура; 5 – верхная усиливающая арматура.

Арматура в сетке обязательно должна иметь цельный вид без каких-либо разрывов. Если же длина арматуры недостаточна, то ее можно подвязать с нахлестом, не превышающим 40 диаметров арматур. В случае, если вы используете армировку d – 10, то нахлест должен быть 400 мм. Стыки арматуры располагайте в шахматном порядке, в разбежку. Края верхней и нижней арматур необходимо связывать между собой П-образным усилением.

Нагрузка на платформу железобетона передается вертикально и распределяется по всей площади покрытия. Соответственно, можно сделать вывод: основная рабочая арматура – нижняя, которая испытывает растягивающие нагрузки. Верхняя, в свою очередь, получает нагрузки на сжатие. Инженерный расчет предусматривает вспомогательные усиления арматуры, однако, для этого существуют общие правила, придерживаясь которых можно без труда добиться результатов.

Процедура армировки нижней сетки подразумевает прокладку вспомогательной арматуры между несущими опорами в средней части. В случае связки верхней сетки усиления прокладываются над несущими опорами. Помимо этого, нужно произвести расчет множественных нагрузок и возможных отверстий для дополнительной арматуры. Вспомогательная армировка выполняется при помощи отдельных хлыстов, имеющих длину от 400 до 2000 мм в зависимости от ширины пролетов. Нижняя сетка усиливается между несущими стенами в области проема.

Верхняя сетка должна быть усилена над несущими стенами. При армировке платформ самостоятельно, очень важно обращать внимание на области опора колонн. Здесь процедура будет иметь ряд отличий от традиционного армирования, поскольку данные участки нуждаются в дополнительном объемном усилении.

Плиту перекрытия нужно заливать при помощи бетононасоса. В процессе заливки нужно обязательно уплотнять бетонный раствор (для этого в большинстве случаев используют глубинный вибратор). Процесс отвердевания бетона сопровождается его усадкой, которая будет возрастать при дальнейшем высыхании вещества. При этом на его плоскости неизбежно появятся микротрещины. Таким образом, по завершении заливки бетонным раствором рекомендуют проливать всю конструкцию водой на протяжении 2 – 3 суток. Имейте ввиду, что бетон лучше всего увлажняется не прямой струей, а с помощью разбрызгивания.
