Монтаж освещения с использованием светодиодной ленты

  • 13-01-2014
  • 4713 Просмотров
  • 0 комментариев
Оглавление: [скрыть]
  • Подготовка материалов и инструмента для начала работ
  • Крепление осветительных элементов и их подключение к сети
  • Предварительная заделка проводов
  • Установка, подключение и проверка работоспособности

Появление на рынке таких устройств, как светодиодные ленты различных типов, цветов и яркости свечения, значительно расширило возможности оформления интерьеров жилых помещений, офисов, баров, изготовления наружной рекламы. Схема их подключения не представляет особой сложности. Это делает доступным проведение самостоятельного монтажа каждому, кто имеет как минимум базовые познания в электротехнике и опыт домашнего строительства.

Lenty

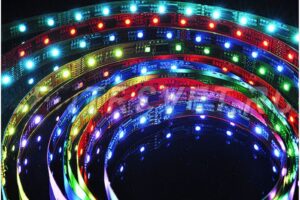

Светодиодные ленты используют для оформления интерьеров жилых помещений, баров, офисов, изготовления наружной рекламы.

Поэтому одних интересует возможность установки этого устройства на потолок в качестве основного освещения или декоративной подсветки для ниши. Другие изготавливают подсветку для мебельных полок, шкафов. Некоторые используют светодиодную ленту с напряжением питания 12 V для монтажа в салоне и багажнике своей машины. В этом случае, конечно, применяются влагозащищенные элементы с подключением прямо к бортовой сети автомобиля.

Технология изготовления влагостойких светодиодных модулей с применением прозрачной силиконовой заливки позволяет производить установку светодиодных лент даже на дне бассейнов.

Подготовка материалов и инструмента для начала работ

Прежде всего, составляется схема задуманной конструкции.

Mnogocvetnaja lenta

Выбирая ленту с большим количеством светодиодов, мы увеличим потребляемую мощность.

Нужно заранее подсчитать длину ленты, определить желаемую яркость света и его цвет. Это будет зависеть от того, какого типа установлены светодиоды и от их количества на каждый м. Наиболее распространены светодиоды SMD 3528 размером 3,5х2,8 мм, и SMD 5050 размером 5х5 мм, световой поток 0,6 ,2 лм и 2-8 лм (на 1 светодиод) соответственно. На 1 метре может располагаться по 30, 60, 120 или 240 диодов.

Чтобы наглядно представить яркость каждого метра, вспомните простую лампу накаливания. Лампа в 40 ватт дает поток света 400 люмен, 100 ватт – 1200 лм. Теперь возьмем, к примеру, м ленты, на которой стоят 60 светодиодов SMD 5050. Перемножим 8 лм на 60, получим 480 лм, что сравнимо 40 ваттной лампочкой.

Выбирая ленту с большим количеством светодиодов, мы увеличим не только ее яркость, но и потребляемую мощность. Поэтому важно правильно подобрать для нее блок питания. Его мощность должна быть больше мощности подключаемой нагрузки процентов на 30, чтобы избежать перегрева трансформатора. Если же мощность окажется слишком мала, то просто сработает защита, блок питания отключится.

Зная общую длину светильника и определившись с яркостью освещения, можно выбрать определенный тип ленты и подходящий для нее адаптер – блок питания. Можно, конечно, исходить из товара, имеющегося в наличии, тогда нужно просто посчитать общую длину для получения нужного количества света.

Монохромные ленты могут быть четырех видов: синего, красного, зеленого и белого (желтого). Белый (желтый) цвет получается при нанесении люминисцентного слоя на синий светодиод. Срок службы белых светодиодов поэтому меньше, точнее, со временем они приобретают синеватый оттенок из-за выгорания напыленного слоя.

Чтобы получить разноцветную палитру, выбирая цвет освещения по своему желанию, используют RGB-ленту, состоящую из трехцветных диодов и управляемую контроллером. Мощность подключаемого контроллера, как и адаптера, выбирается в зависимости от мощности ленты. Контроллер обычно имеет дистанционное управление с ИК-пульта.

Instrumenty

Инструменты для сборки и подключения: ножницы, канцелярский нож, шуруповерт, клей.

Для сборки и подключения конструкции потребуются:

  •  паяльник, припой;
  •  ножницы;
  •  канцелярский нож;
  •  термоусадочная трубка, изолента;
  •  клей;
  •  шуруповерт;
  •  профиль для крепления ленты.
Вернуться к оглавлению

Крепление осветительных элементов и их подключение к сети

Вернуться к оглавлению

Предварительная заделка проводов

zadelka

Схема заделки проводов.

Светодиодная лента обычно продается в катушках, чтобы избежать повреждений контактных дорожек при транспортировке и складировании. Длина ее в одной катушке – 5 м. Этого будет достаточно, если планируется сделать подсветку где-нибудь в шкафу, в стенке или для освещения коридора.

При необходимости можно отрезать кусок необходимой длины ножницами, а затем припаять к нему провода для соединения со следующим куском. Лента обрезается по линиям, разделяющим группы из 3 светодиодов, такие линии отмечены на ее верхнем, лаковом слое. Если произвести рез в середине группы, она перестанет светиться.

Желательно перед началом монтажа сразу перепаять все провода на концах ленты и в местах ее разрезов, если такие предвидятся. Обычно длины проводов, изначально припаянных изготовителем, недостаточно для комфортной работы, что приводит к их отрыву от контактных дорожек. Чтобы работать было удобно, лучше всего взять новые провода сечением не менее 0,75 кв. мм, подобрать их по цвету и припаять к контактам гибкой платы.

Особенно важно подбирать цвет проводов при работе с RGB-лентой. В отличие от одноцветных лент, к ней подходит не два, а четыре провода от контроллера. Один провод общий – плюс (V+), он обычно черного цвета, и по одному проводу на каждый кристалл светодиода (R, G и B). Их цвет выбирают соответственно цвету свечения.

Возможно подключение проводов к контактам без пайки: при помощи пластмассового коннектора зажимаются контакты на плате с одной стороны, с другой зажимаются провода. Таким же образом двусторонним коннектором могут соединяться и отрезки ленты.

Но в большинстве случаев с паяными контактами схема работает надежнее. Чтобы не перегреть светодиоды, пайка производится маломощным паяльником на 25 ватт. Места спайки лучше усилить, подмотав изолентой, а лучше надеть на них кусочек термоусадочной трубки и подогреть. Можно даже зажигалкой.

http://youtu.be/Cmxq0-Lgp0c

Концы проводов по возможности лучше оснастить наконечниками. Если нет специального обжима для готовых наконечников, можно их хорошо залудить.

Вернуться к оглавлению

Установка, подключение и проверка работоспособности

Когда все комплектующие готовы, можно начать установку светодиодной ленты на место крепления. На ее обратной стороне расположен двусторонний скотч. Им и крепится гибкая плата. Для надежного крепления поверхность, на которую крепим ленту, нужно очистить от пыли и обезжирить. Скотч хорошо ложится на ровные поверхности, такие как краска или ГКЛ. Это самый простой вариант крепления.

Profil

Профили могут быть угловыми, прямыми, врезными, с поворотом вокруг своей оси.

Иногда для установки светодиодов используют специальный профиль, пластиковый или алюминиевый. Пластиковый профиль может быть прозрачным или матовым. Конструкции таких профилей предусматривают самые разнообразные виды крепления. Они могут быть прямыми, угловыми, врезными, с поворотом вокруг своей оси, приклеиваться на стену или защелкиваться на клипсы (клипсы крепятся на саморезы), подвешиваться под потолок на тросе.

Кроме того, такой профиль играет роль теплоотвода. Для смягчения света профили могут быть оснащены световыми фильтрами.

Устанавливая светодиодную ленту в алюминиевый профиль, лучше подстраховаться и наклеить кусочки изоляции в местах спайки контактных дорожек. Это предотвратит замыкание на профиль и выход из строя коллектора или адаптера при повреждении скотча. А капля клея в этом месте надежно зафиксирует крепление.

Чтобы подсветить полупрозрачный натяжной потолок, светодиодную ленту можно закрепить в угловой профиль над багетом. Делается это заранее, до установки потолка.

Если схема предполагает использование полосы более 5 м, нужно предусмотреть установку дополнительного или более мощного блока питания (БП). Вторая ветка подключается параллельно первой на выходе БП, либо параллельно подключаются два БП, каждый со своей нагрузкой. Допускается подключение закольцованной ленты, где с каждого края, а иногда и в середине подключен свой БП. Это дает более ровное свечение по всей длине. Подключение более длинного куска к одному источнику приведет к перегреву и выходу из строя дорожек со стороны БП.

Схема с RGB-лентой в этом случае требует установки одного или нескольких усилителей, подключаемых параллельно коллектору. Соответственно повышается мощность или количество БП.

http://youtu.be/xAoFqiaBVAs

Целесообразно использовать несколько БП с небольшими габаритами, так легче их замаскировать. Если диоды не загораются, в первую очередь проверьте полярность подключения.
