Сколько может выдержать плита перекрытия?

  • 15-01-2014
  • 14721 Просмотров
  • 0 комментариев
Оглавление: [скрыть]
  • Виды и достоинства данного изделия
  • Материалы и конструкционные находки
  • Различные виды нагрузок
  • Маркировка железобетонных изделий
  • Расчет предельно допустимых нагрузок
  • Способ пересчета нагрузок на квадратный м
  • Точечная нагрузка с точностью до грамма
  • Нагрузки при ремонтах старых квартир

Кто не мечтает завести домик в деревне или отремонтировать с размахом квартиру в городе? Всякий, кто занимается частным строительством или ремонтом, должен задуматься о том, сколько выдерживает плита перекрытия. Сколько нагрузки, полезной или декоративной, она вынесет и не прогнется? Чтобы ответить на все эти вопросы, нужно сначала разобраться в конструкции плит и их маркировке.

Плиты перекрытия

Перед постройкой многоэтажного здания, нужно обязательно рассчитать, сколько может выдержать плита перекрытия.

Виды и достоинства данного изделия

Плиты перекрытия, изготовленные в заводских условиях с соблюдением температурного режима и времени затвердения, отличаются высоким качеством. Сегодня они выпускаются в двух модификациях: полнотелые и пустотные.

Полнотелые плиты, имеющие не только большой вес, но и большую стоимость, используют лишь при строительстве особо важных объектов. Для жилых домов традиционно берут пустотные плиты. В числе их достоинств – более легкий вес и меньшая цена, совмещенные с высоким уровнем надежности.

Надо отметить, что количество пустот рассчитано так, чтобы не нарушить несущие свойства. Пустоты также играют важную роль в обеспечении звуко- и теплоизоляции строения.

Размеры плит колеблются по длине от 1,18 до 9,7 м, по ширине – от 0,99 до 3,5 м. Но чаще всего при строительстве используются изделия длиной 6 м и шириной 1,2-1,5 м. Это излюбленный формат для строительства не только высотных домов, но и частных коттеджей. Для их установки требуется монтажный кран мощностью не более 3-5 тонн.

Вернуться к оглавлению

Материалы и конструкционные находки

Плиты перекрытия

Вес, который может выдержать плита перекрытия напрямую зависит от марки цемента, из которого она сделана.

Изготавливаются плиты перекрытия из бетона на основе цемента марки М300 или М400. Маркировка в строительстве – это не просто буквы и цифры. Это закодированная информация. К примеру, цемент марки М400 способен выдержать нагрузку до 400 кг на 1 куб.см в секунду.

Но не следует путать понятия «способен выдержать» и «будет выдерживать всегда». Эти самые 400 кг/куб.см/сек – нагрузка, которую изделие из цемента М400 выдержит какое-то время, а не постоянно.

Цемент М300 представляет из себя смесь на основе М400. Изделия из него выносят меньшие одномоментные нагрузки, зато они более пластичны и выдерживают прогибы, не проламываясь.

Армирование придает бетону высокую несущую способность. Пустотная плита армируется нержавеющей сталью класса АIII или АIV. У этой стали высокие антикоррозийные свойства и устойчивость к температурным перепадам от – 40˚ до + 50˚, что очень важно для нашей страны.

При производстве современных железобетонных изделий применяется натяжное армирование. Часть арматуры предварительно натягивают в форме, затем устанавливают арматурную сетку, которая передает напряжение от натянутых элементов на все тело пустотной плиты. После этого в форму заливают бетон. Как только он затвердеет и обретет нужную прочность, натяжные элементы обрезают.

http://youtu.be/OgGLMM7Gguk

Такое армирование позволяет железобетонным плитам выдержать большие нагрузки, не провисая и не прогибаясь. На торцах, которые опираются на несущие стены, используется двойное армирование. Благодаря этому торцы не «проминаются» под собственным весом и легко выдерживают нагрузку от верхних несущих стен.

Вернуться к оглавлению

Различные виды нагрузок

Всякое перекрытие состоит из трех частей:

  • верхняя часть, куда входят напольное покрытие, стяжки и утепление, если сверху расположен жилой этаж;
  • нижняя часть, состоящая из отделки потолка и подвесных элементов, если снизу тоже жилое помещение;
  • конструкционная часть, которая все это держит в воздухе.
Установка плит перекрытия

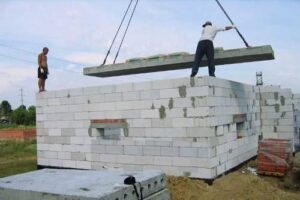

Плиты перекрытия весят очень много, поэтому их нужно устанавливать только с помощью крана.

Плита перекрытия является конструкционной частью. Верхняя и нижняя часть, то есть отделка пола и потолка создает нагрузку, которую называют постоянной статической. К этой нагрузке относятся все подвешенные к перекрытию элементы – подвесные потолки, люстры, боксерские груши, качели. Сюда же относится то, что встанет на перекрытии – перегородки, колонны, ванны и джакузи.

Есть еще так называемая динамическая нагрузка, то есть нагрузка от перемещающихся по перекрытию объектов. Это не только люди, но и их питомцы, ведь сегодня некоторые люди обзаводятся экзотическими домашними любимцами, например, хряками, рысями или даже оленями. Поэтому вопрос о динамической нагрузке важен как никогда.

Помимо этого, нагрузки бывают распределенные и точечные. Например, если к перекрытию подвесить боксерскую грушу в 200 кг, то это будет точечная нагрузка. А если смонтировать подвесной потолок, каркас которого через каждые 50 см крепится подвесами к перекрытию, то это уже распределенная нагрузка.

При расчете точечной и распределенной нагрузки встречаются и более сложные случаи. К примеру, при установке ванны емкостью 500 л нужно учитывать не только распределенную нагрузку, которую создаст вес наполненной ванны на всю площадь опоры (то есть площадь между ножками ванны), но и точечную нагрузку, которую создаст каждая ножка на перекрытие.

Вернуться к оглавлению

Маркировка железобетонных изделий

Нарезанные плиты перекрытия

Нарезанные плиты перекрытия обладают такой же стойкостью к нагрузкам как и обычные.

Все пустотные плиты перекрытия, выходящие с заводов, маркированы. Эта маркировка, как уже было сказано выше, несет закодированную информацию. Плиты перекрытия обозначаются аббревиатурой ПК.

Следующее после аббревиатуры число приблизительно равно длине, выраженной в дециметрах. Следующее число указывает ширину, также приблизительную и в дециметрах. А вот последнее число означает, сколько килограммов может вынести 1 кв.дм плиты, включая и ее собственный вес.

К примеру, плита перекрытия ПК-12-10-8 имеет длину 1180 мм (или 1,18 м, т.е. приблизительно 12 дм) и ширину 990 мм (то есть 0,99 м или примерно 10 дм). А вот максимально допустимая нагрузка равна 8 кг на 1 кв.дм. Или 800 кг/кв.м.

Надо отметить, что нагрузка в 800 кг на 1 кв.м практически стандартная для всех плит. Хотя выпускаются плиты, способные выдержать нагрузку в 1000 кг на 1 кв.м и даже 1250 кг на 1 кв.м. Последнее число в маркировке у них будет 10 и 12,5.

Высота плиты – величина постоянная, и практически всегда – за исключением особых случаев – равна 22 см.

Вернуться к оглавлению

Расчет предельно допустимых нагрузок

Железобетонная плита

Плиты перекрытия могут иметь разные размеры и разную толщину, что влияет на их устойчивость к нагрузкам.

Чтобы узнать, сколько может вынести плита перекрытия, нужно сначала изготовить подробный чертеж дома (или квартиры). Затем следует высчитать общий вес всего, что понесет перекрытие. Сюда входят перегородки из гипсобетона, песочные и керамзитовые утепления полов, цементные стяжки, вес напольных плит или паркетного покрытия. Затем общий вес нагрузки следует поделить на количество плит, которые понесут все это на себе.

Несущие стены и опоры для крыши должны располагаться исключительно по торцам. Надо отметить, что внутренние части армируются так, чтобы нагрузка передавалась на торцы.

Середина плиты не может принять на себя вес серьезных конструкций, даже если снизу будут подведены опорные колонны или капитальные стены.

Теперь приступаем к общему расчету нагрузки, которую может выдержать плита. Для этого нужно знать ее вес. Возьмем, к примеру, плиту ПК-60-15-8, столь любимую нашими строителями. Согласно ГОСТ 9561-91, вес ее равен 2850 кг.

Для начала высчитаем площадь несущей поверхности плиты: 6 м × 1,5 м = 9 кв.м. Теперь нужно узнать, сколько килограммов нагрузки эта поверхность может вынести. Для этого площадь умножаем на максимально допустимую нагрузку, приходящуюся на 1 кв.м поверхности: 9 кв.м × 800 кг/кв.м = 7200 кг. Вычитаем отсюда вес самой плиты: 7200 кг – 2850 кг = 4350 кг.

После этого подсчитываем, сколько килограммов “съест” утепление полов, стяжка и укладка напольного покрытия. Обычно стараются уложить такое количество утеплителя или цементной стяжки, чтобы оно вместе с напольным покрытием весило не больше 150 кг/кв.м.

Таким образом, при 9 кв.м поверхности плиты она понесет: 9 кв.м × 150 кг/кв.м = 1350 кг. Вычитаем это число из получившейся ранее цифры и получаем: 4350 кг – 1350 кг = 3000 кг , что в пересчете на 1 кв.м дает 333 кг/кв.м.

http://youtu.be/QOxrCD5RIbg

Что означают эти 333 кг? Поскольку вес самой плиты и напольных покрытий уже вычтен, 333 кг на 1 кв.м – это та полезная нагрузка, которую можно на ней разместить. Согласно СНиП от 1962 года, не менее 150 кг/кв. м из этих 333 кг/кв.м должно быть отведено под будущие привнесенные нагрузки: статическую (мебель и бытовые приборы), и динамическую (люди, их питомцы).

Оставшиеся 183 кг/кв.м могут быть использованы для установки перегородок или каких-либо декоративных элементов. Если вес перегородок превышает рассчитанное значение, следует выбрать более легкое напольное покрытие.

Вернуться к оглавлению

Способ пересчета нагрузок на квадратный м

Плиты перекрытия

Расчет нагрузок на плиту перекрытия делается на ее каждый погонный метр.

Нагрузку на ту же плиту перекрытия можно рассчитать и по-другому. Берем все ту же ПК-60-15-8.

При площади поверхности в 9 кв.м на 1 кв.м поверхности плиты приходится: 2850 кг : 9 кв.м = 316 кг/кв.м Вычитаем собственный вес из максимально допустимой нагрузки: 800 кг/кв. м – 316 кг/кв.м = 484 кг/кв.м.

Теперь вычитаем отсюда вес напольного покрытия, стяжки или утепления, то есть всего того, что ляжет на пол. Пусть оно будет приблизительно равно 150 кг/кв.м: 484 кг/кв.м – 150 кг/кв.м = 334 кг/кв.м.

Небольшая разница в 1 кг получается за счет того, что здесь не проводилось деление, которое в первом случае приводит к периодической дроби. Из остающихся 334 кг/кв.м нужно вычесть 150 кг/кв. м, отпущенные на мебель и людей, а потом распланировать перегородки и двери из расчета 184 кг на 1 кв.м.

Вернуться к оглавлению

Точечная нагрузка с точностью до грамма

Этот вид нагрузки требует особой осторожности. От того, сколько будет подвешено или нагружено на одну точку, будет зависеть срок службы всего перекрытия.

Некоторые справочники предлагают рассчитывать предельно допустимую точечную нагрузку по следующей формуле: 800 кг/кв.м × 2 = 1600 кг То есть на одну точку можно навесить или поставить 1600 кг. Однако более разумным будет подсчет точечной нагрузки в соответствии с коэффициентом надежности.

Для жилых помещений он обычно равен 1-1,2. Исходя из этого, получаем: 800 кг/кв.м × 1,2 = 960 кг Такой расчет более безопасен, если речь идет о длительной нагрузке на одну точку. Однако следует помнить, что точечную нагрузку лучше располагать ближе к несущим стенам, возле которых армирование плиты усилено.

Вернуться к оглавлению

Нагрузки при ремонтах старых квартир

Плиты перекрытия своими руками

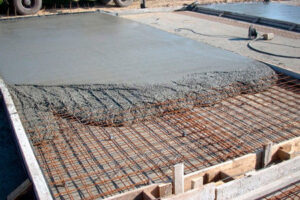

Плиты перекрытия можно делать своими руками. Чтобы сделать их прочнее делается армирование.

Планируя роскошные ремонты в старых домах, лучше заранее изъять старое утепление полов и напольное покрытие. Затем следует хотя бы приблизительно оценить его вес. Новые стяжки, плиты или паркет, которые придут им на смену, желательно подобрать так, чтобы вес нового напольного «одеяния» был примерно равен массе прежней верхней части перекрытия.

Следует быть особо осторожным, размещая в старых квартирах новую сантехнику с увеличенными объемами – ванны на 500 л и более, джакузи. Лучше всего пригласить специалиста и попросить его провести детальные расчеты. Следует помнить, что кратковременная нагрузка и постоянная статическая нагрузка отличаются друг от друга.

Статические нагрузки имеют свойство накапливаться, приводя со временем к значительным прогибам и провисаниям плиты. А кратковременная нагрузка всего лишь испытывает ее на прочность.

http://youtu.be/RJlUi7aLjt0

В заключение хотелось бы сказать, что только точное соблюдение всех правил и тщательность в расчетах обеспечат плитам перекрытия долгую жизнь.
