Междуэтажные монолитные перекрытия по профлисту

  • 25-12-2013
  • 12197 Просмотров
  • 0 комментариев

Современное строительство отошло от привязки к определенным размерам и конфигурации внутренних помещений, расширило возможность воплощения практически любых замыслов застройщика.

Перекрытие по профнастилу

Схема монолитного перекрытия.

Применив монолитное перекрытие по профнастилу можно закрыть любую площадь, даже овальную.

В прошлую эпоху глобальной стандартизации жилищного строительства, площади застройки зданий были стандартизированы и внутренние помещения проектировались с учетом применения железобетонных плит перекрытий. «Коробки» зданий, в основном, старались делать прямоугольной формы, чтобы без проблем «уложить» полноразмерные перекрытия на несущие стены и тем самым перекрыть пролеты помещений.

Расчет был прост. Какое количество полных ЖБ плит, выбранного размера, можно уложить на несущие стены или балки, такая площадь комнат и будет в доме.

При перекрытии монолитом по профлисту можно обойтись без специальной поддерживающей съемной опалубки. Монтаж пролета не будет вам в тягость и в процессе организации работ, и в экономическом аспекте.

Монтаж профнастила

Листы из профнастила имеют небольшой вес, что очень удобно при транспортировке и монтаже.

Ваше решение закрыть пролет профилированным листом в купе с монолитом оправдан тем что:

  • эта работа исключает установку опалубки для бетонных работ, которые тяжелы и трудоемки;
  • относительно простой монтаж всей конструкции;
  • небольшой собственный вес, по сравнению со стандартными железобетонными плитами заводского изготовления;
  • неснимаемая опалубка — профнастил остается при эксплуатации здания и играет роль рабочей арматуры. В дополнение при желании можно оставить в таком, ребристом виде потолок, дополнительно его не декорируя или провести монтаж гипсокартона;
  • уменьшения трудозатрат самих работ заливки плиты;
  • управляемая конструктивная толщина самого перекрытия при различных зонах применения, монтажа (требуется расчет);
  • сокращаются сроки и себестоимость этого рода строительных работ;
  • межэтажная плита обладает высокой прочностью и надежностью;
  • универсальность использования материала, различных марок и разновидностей профиля для этих целей;
  • экономичность, безотходность и долгий срок службы используемого материала;
  • легкая доставка необходимых для проведения работ материалов;
  • равномерная нагрузка и главное уменьшение ее, собственно, на фундамент дома;
  • применение при работе практически одного инструмента — шуруповерта;
  • хорошая огнестойкость бетонного перекрытия.

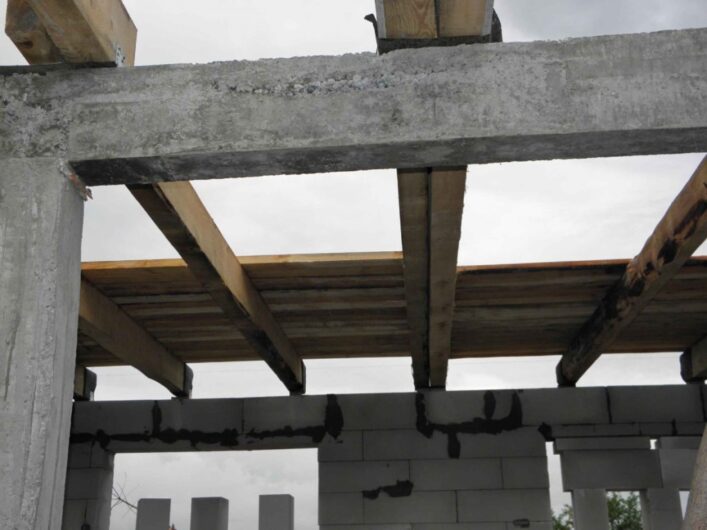

Монолитное перекрытие — одно из ответственных конструкций здания

Устройство перекрытия профнастилом

Схема устройства перекрытия профнастилом.

Перекрытие в зависимости от назначения является одновременно и потолком ниже лежащей комнаты или подвала и полом вышележащего помещения, будь то комната или чердак.

Это монолитная плита, когда осуществляется монтаж и при дальнейшей эксплуатации данного объекта строительства, влияет на безопасность нахождения в этом здании людей и должна быть надежной, прочной и долговечной.

Межэтажное бетонное перекрытие подвергается нагрузкам в процессе своей эксплуатации.

Домовладельцу на начальной стадии проектирования и строительства необходимо определиться с тем, что перекрытия ему нужно будет сделать, применив монолитное перекрытие по профлисту.

Для этого обязательно будет необходим:

  • профессиональный расчет всей несущей конструкции. При самостоятельном расчете, с наличием множества учитываемых параметров, ошибка может привести, как минимум к неоправданному увеличению толщины монолитной плиты и тем самым к большому перерасходу ваших личных средств и трудозатрат, а максимум к непредсказуемым результатам — провисанию монолита при значительных по длине пролетах. Лучше сделать проектно-техническое решение у профессионалов, а вам оставить непосредственное выполнение работ или контроль качества выполнения их строительной бригадой, в том числе и так называемых скрытых работ;
  • в техническом решении нужно предусмотреть карманы, закладные в стенах и столбах для опоры перекрытий, с применением профнастила, используемого, как неснимаемая опалубка, под заливку бетонной смеси;
  • расчет несущей способности, то есть сколько и как плотно можно нагружать ваши перекрытия, чтобы в один прекрасный момент не оказаться внизу, после набора технической прочности бетона, которой будет обладать монолитная плита;
  • расчет необходимых материалов, будь то сам профилированный лист, арматура, необходимый объем бетона и пр.;
  • профессиональные проектировщики обязательно произведут работы с соблюдением требований СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» и СНиП I I — 23 — 81 «Стальные конструкции».
Вернуться к оглавлению

Материалы и монтаж металлического каркаса перекрытия

Скрытые работы и называются скрытыми потому, что произведенный монтаж, например, арматуры, будет невиден в готовом перекрытии, и очень важно знать, как проводились работы на этой стадии.

До набора рабочей плотности бетона, после которого он сам себя «будет нести», необходимо предусмотреть, осуществляя монтаж профлиста и арматурной перевязки, опорные элементы, предупреждающие их провисание, под воздействием жидкого бетона. После набора бетоном необходимой жесткости подпорки убираются.

Вернуться к оглавлению

Материалы необходимые для работы

  • прежде всего, для осуществления данного вида работ необходим сам профлист;
  • для этих целей применяют лист с обозначением буквы «Н» несущий, для настила и собственно, перекрытий;
  • допустима нумерация листа «СН» — стеновой, несущий для настила;
  • минимальная толщина стального гофрированного профлиста при пролетах до 5.5 м — 0. 8 мм;
  • при перекрываемых пролетах от 5.5 до 9 м — 0.9 мм;
  • например: Н 114 — 750 — 0.9 или Н 75 — 750 — 0.8;
  • где «114» и «75» это и есть глубина профилирования, «750» — ширина изделия в мм, при практически стандартной длине 1250 мм, хотя длина может быть запроектирована любая, «0.9» «0.8» — толщина листа;
  • основным несущим конструктивным элементом в скрытых работах является арматурный пруток д 12 — д 8;
  • арматура «опускается» в каждое ребро профнастила вдоль него, связывается с поперечным прутком расположенным поверх листа вертикальными отрезками, с шагом ребер гофрирования 190 — 200 мм. Верхний и нижний прутки должны быть как одно целое;
  • материал, ради чего все это затевается это бетон, лучше заводского изготовления, класса прочности, марки не ниже М 300;
  • двутавр 12 — для технологии монтажа профнастила по несущим металлическим балкам;
  • саморезы М 5.5 х 32-35 мм — на них осуществляется монтаж профлиста к несущим балкам.
Вернуться к оглавлению

Монтаж монолитного перекрытия

Монолитное перекрытие по профнастилу собирается следующим способами:

  • технология, при которой плита монолитной конструкции располагается на несущих металлических (двутавр, швеллер) или бетонных балках с шагом 3 метра;
  • монтаж профлиста на внутреннюю полку двутавра с шагом кратным длине листа 1.2 — 1.5 м;
  • возведения монолитного перекрытия без поддерживающих металлических и бетонных балок.
Профнастил

Схема стандартного профнастила.

Профнастил уложенный на поддерживающие балки:

  • в карманы оставленные в стене, если речь идет о монтаже балок в стены или на закладные опорные уголки, если речь идет о бетонных стенах или колоннах, укладывается двутавр;
  • на него монтируется профилированный лист с расширением гофры вниз, при помощи саморезов;
  • затем сетка из арматуры с ячейками 150-150 мм.;
  • чтобы избежать прогиба профлиста, до момента схватывания бетона, нужно между балок установить подпорки, равномерно по всей площади заливки;

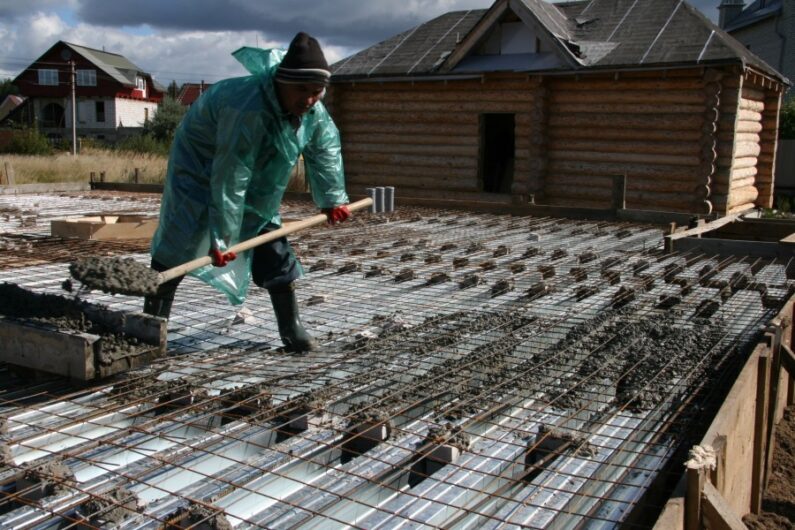

  • проводится заливка бетонной смесью;
  • карманы в стене также замоноличиваются;
  • после набора прочности бетона, а это как минимум 25 — 30 дней подпорки убирают и проводят дальнейшие строительные работы.

Монтаж профлиста на внутреннюю полку двутавра:

  • так же как и в первом варианте монтажа, двутавры упереть в карманы стены или на закладные;
  • профилированный лист уложить на внутреннюю полочку балки, гофрами поперек пролету балок, т. е. по длине листа и закрепить по краю саморезами;
  • накладывается арматурная сетка с ячейками 150-150 мм и вся конструкция заливается бетоном на всю толщину двутавра;
  • для набора прочности выдерживают, как минимум, 4 недели.
Вернуться к оглавлению

Монолитное перекрытие без поддерживающих балок

Сборно-монолитное перекрытие

Схема часторебристого сборно-монолитного перекрытия.

Монтаж междуэтажных перекрытий без поддерживающих балок осуществляется с опорой профнастила и армопереплетения непосредственно на закладные колонны и стены здания с временными поддерживающими подпорками, позволяющими на пролетах свободно перемещаться рабочим и удерживающими вес незатвердевшего бетона.

В этом случае металлический лист крепится к закладным, анкером по металлу, а армокаркас приваривается к закладным во всех точках соприкосновения на всех колоннах.

Исключается организация в перекрытии люков или любых прерываний линии опирания каркаса перекрытия на колонны. Монолит должен располагаться обязательно от колонны до колонны или от стены до колонны не прерываясь.

Наиболее широкое применение этот вид монтажа получил на уровне комната — чердачное помещение, где нагрузка на перекрытие значительно меньше нежели в комнатах для проживания.

Вернуться к оглавлению

Расчет нагрузок на межэтажное перекрытие

Расчет нагрузок при определении толщины заливаемого потолка должен быть выполнен проектировщиками. Расчет должен учитывать:

  • при необходимости, устройство на перекрытиях перегородок, а даже облегченная перегородка из гипсокартона давит на пол массой 50 — 70 кг на кв. м площади;
  • нахождение мебели и другого домашнего скарба;
  • передвижение людей, проживающих в этом здании и одновременного прибывания в этом помещении гостей хозяев;
  • запас прочности конструкции, после принятия во внимания вышеперечисленных пунктов, должен составлять еще треть от того, каков был первоначальный расчет.

Для справки: минимальная толщина перекрытия монолитом должна составлять 50 — 60 мм, максимальная 200 — 250 мм.

Вернуться к оглавлению

Стадии контроля и приемки этапов строительных работ

Утепленное перекрытие

Схема утепленного перекрытия.

Ваш расчет на то, что все строительные работы выполнены соответствующим образом и тем самым обеспечена технология, долговечность и безопасность возводимой конструкции, должен подтверждаться не только вами, но и специалистами. Чтобы вы и ваши домочадцы спали спокойно, вам необходимо:

  • провести тщательную подготовку карманов в стенах, установку закладных на стенах и колоннах для «привязки», опоры монолитной конструкции или проконтролировать выполнение этих работ и, что еще лучше, получить акт на эти скрытые работы у технадзора;
  • со знанием дела провести работы по монтажу профнастила — неснимаемой опалубке и каркаса армирования или проконтролировать их выполнение и получить акт на скрытые работы у технадзора;
  • заранее заказать бетонную смесь и выполнить работы по заливке перекрытий желательно за один раз, при безопорной на балки технологии и способа укладки профилированного листа сверху балок. При опирании профнастила на внутреннюю полочку двутавра процесс заливки может происходить по секциям;
  • проводить мероприятия во время набора прочности бетонного монолита, проводя смачивание поверхности для равномерного отвердевания;
  • по прошествии, как минимум, 28 дней, общепринятого срока набора объектов строительства из бетона, снять дополнительные опоры, если таковые были поставлены и приступить к отделке потолка, если она необходима, и работ по облагораживанию пола.

последний документ, который необходимо получить, на этой стадии строительства — акт о выполненных работах по выполнению бетонного монолитного междуэтажного перекрытия по профлисту.

Радуйтесь успешному выполнению этапа и приступайте к следующему. Все, что зависело от вас, для вашего же спокойствия, вы сделали.
