Как устроены перекрытия

  • 23-12-2013
  • 9665 Просмотров
  • 0 комментариев

Разделить дом на несколько этажей можно только при помощи возведения перекрытий. Очень важно возводить не менее прочное перекрытие, отводя ему не меньшую важность, чем к кладке стен. Для этого необходимо подобрать правильный вид перекрытия, учитывая не только нагрузку на получившийся пол, но и материал, применяемый в работе. Устройство перекрытий используется для укрытий крыши, именно поэтому необходимо выбирать материал с определенной целью.

Виды перекрытий

Перекрытия бывают подвальные, междуэтажные и чердачные.

Сегодня хотелось бы рассмотреть вариант, когда перекрытия возводят с целью разделения дома на этажи, делая ремонт или при постройке. То есть перекрытие будет служить не только потолком для первого этажа, но и полом для второго. Чаще всего перекрытия делаются из деревянных балок, хотя могут быть с использованием монолитной плиты или других материалов.

Какие требования предъявляются к перекрытиям

Пирог перекрытия

В перекрытии необходимо предусмотреть теплоизоляцию, гидроизоляцию и пароизоляцию.

Помимо того, что перекрытие должно обладать высокой несущей способностью, оно должно быть огнестойким, жестким, не должно прогибаться, перекрытие должно обладать свойствами звукоизоляции и теплозащиты.

Обязательно нужно рассчитывать нагрузку, которая будет приходиться на полученное покрытие, к примеру, если будут установлены тяжелые предметы, например, бильярдный стол, джакузи, котлы, мебель, то оно должно быть выполнено из более надежного материала.

Важными являются и нюансы технологического характера. Например, если перекрытие возводят с целью отгородить подвальное (чердачное) помещение или цокольный этаж, то его необходимо утеплить, ведь здесь идет разделение помещений, в которых предусмотрена различная температура.

На перекрытия между этажами лучше всего постелить звукоизоляцию.

Новые инновационные технологии предусматривают использование часторебристых и легкобетонных перекрытий, которые уменьшают вес здания, исключают мостики холода, исключают использование тепло- и звукоизоляции пола. Помимо всего, их ровная поверхность делает возможным использование для монтажа пола напольного покрытия.

Вернуться к оглавлению

Какие бывают перекрытия

Обустройство перекрытия

Перекрытия должны быть установлены на надежное основание.

В домах перекрытия устанавливаются на колонны или стены. Основными видами конструкции перекрытия является способ с использованием балок и без них.

Безбалочным видом перекрытий является способ с применением железобетонных плит. Технология их сборки бывает сборной, монолитной и сборно-монолитной. Изготовление сборных конструкций из плит производится на заводе.

В сборном способе чаще всего используются пустотелые плиты. Сборка монолитных производится прямо на месте, для этого собирается конструкция, которая заливается раствором бетона. После застывания конструкция разбирается. Изготовление сборно-монолитного перекрытия осуществляется с использованием того и другого способа вместе — в местах, где имеется прямоугольная конфигурация используется сборный метод с использованием плит, а нестандартные пролеты перекрывают при помощи монолитного железобетона.

В балочном способе перекрытий несущей конструкцией являются балки из дерева или металла, на которые выкладывается настил. Осуществляя ремонт или строительство частного дома, принято использовать два типа такого перекрытия. К первому типу относятся часторебристые перекрытия, которые состоят их металлических балок и уложенного на него мелкоштучного настила, изготовленного из керамики и легкого бетона. Ко второму типу относят перекрытие, выполняемое с использованием деревянных балок, по которому чаще всего выполняют настил, также из дерева.

Вернуться к оглавлению

Какими характеристиками обладают различные типы перекрытий

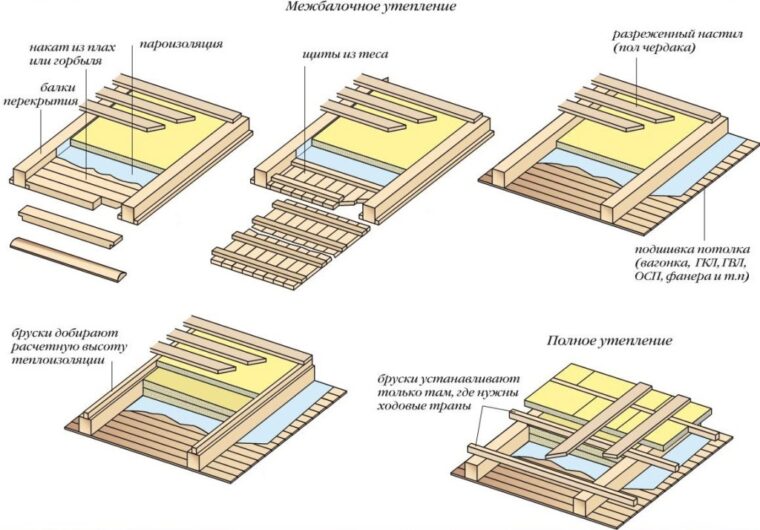

Утепление перекрытий

Утеплитель в перекрытии не только выполняет функции по сохранению тепла, но и обеспечивает шумоизоляцию.

Для того чтобы выбрать подходящий и нужный тип перекрытия, чтобы осуществить ремонт, необходимо ознакомиться с каждым поближе, узнать особенности его применения, его достоинства и недостатки. Сейчас хотелось бы кратко изложить основные характеристики каждого из типа перекрытий.

  1. Безбалочный сборный железобетонный тип перекрытия. Обладает несущей способностью в 600-800 кг на квадратный м площади. Применяют на стенах, которые выполнены их тяжелого материала в домах простой формы. Достоинства — пожарная безопасность, надежность, высокое качество, быстрота монтажа. Недостатки — использование для перекрытий пролетов только правильной стандартной формы, применить в работе можно только при помощи техники грузоподъемного характера.
  2. Безбалочный монолитный железобетонный тип. Обладает несущей способностью в 600-1200 кг. Используется при стенах, выполненных из тяжелого материала в домах со сложной конфигурацией. Достоинства — можно сделать перекрытие в доме любой формы, перекрытие обладает высокой надежностью и пожаробезопасностью. Недостатки — низкий уровень звукоизоляции, трудности во время монтажа, требующие не только много времени, но и специального умения. Лучше всего, если монтаж будет производить специалист высокого профиля.
  3. Балочный часторебристый тип перекрытий. Средняя несущая способность в 500 кг. Можно применять в домах с любыми типами стен, за исключением каркасного и деревянного. Используется в любых конфигурациях домов. Достоинства — по весу перекрытия легкие, очень быстро монтируются, ими возможно перекрыть пролет совершенно разной формы, для их подъема на место не потребуется специальное оборудование, обладают высокой звукоизоляцией. Недостатки отсутствуют.
  4. Перекрытие с использование деревянных балок. Обладает несущей способностью в 200-500 кг. Используется при наличии любого типа стены с совершенно любой конфигурацией дома. Достоинства — легкость и быстрота монтажа без использования специальной техники, простота перекрытия пролетов любой формы. Недостатки — отсутствие пожарной безопасности, необходима дополнительная обработка балок средством для огнезащиты или биозащиты, необходимость установления дополнительного настила и звукоизоляции.
Вернуться к оглавлению

Каким образом ведется монтаж перекрытий

Когда человек собирается делать ремонт или строить дом, он на первых этапах подготовки должен продумать план, как будет выглядеть его строение и какой материал будет использован во время работы. К примеру, будет ошибочным решение применить железобетонную плиты для выведения его за пределы наружной стены, чтобы сделать балкон. Данные действия приведут к образованию мостика холода. В данном случае лучше всего использовать плиты из теплого бетона.

Не важно, решит человек сделать ремонт или собирается заняться строительством, учет основных характеристик каждого материала просто необходим для того, чтобы выполнить надежную и качественную конструкцию. Помимо всего, важно знать, как производится монтаж каждого из видов перекрытий.

Безбалочные монолитные перекрытия. Монтаж монолитной плиты производится следующим образом:

Безбалочное монолитное перекрытие

Безбалочное монолитное перекрытие устраивается с помощью несъемной опалубки по всей площади возводимого дома.

  • при помощи водостойкой фанеры или другого материала необходимо смонтировать опалубку;
  • затем необходима обработка опалубки при помощи специальной смазки от прилипания;
  • необходимо на опалубку уложить арматурную сетку;
  • теперь нужно залить бетон от стены до стены целым пролетом;
  • в конце необходимо снять опалубку и дождаться полного высыхания.

Монтаж сборных безбалочных перекрытий. Во время укладки, плиты необходимо выравнивать, контролируя поверхность, которая будет служить потолком. В случаях, когда стенная кладка была произведена из легкого бетона, понадобится установить армированный монолитный пояс в тех местах, где перекрытия будут опираться на стены. Важно укладывать плиты строго в горизонтальном направлении, не оставляя между ними щели.

Монтаж безбалочных перекрытий из монолитного железобетона. Монолитная плита изготавливается прямо на месте, для этого используют доски для того, чтобы собрать опалубку. Для ее возведения потребуется подвести временные опоры на нижнем этаже. Опалубка должна оставаться до тех пор, пока бетон не наберет прочности примерно 70%, на это уйдет примерно неделя. Полное затвердевание наступает примерно через 28 дней.

Монтаж балочных часторебристых перекрытий. Система балок представляет собой закрепленные на бетонном основании несущие фермы и пустотные керамзитобетонные блоки, вес одного составляет примерно 15 кг. Монтаж производится вручную, перекрывая пролеты.

Монтаж перекрытий по бетонным балкам. Использование балок из бревна позволяет в конце работы получить не только потолок, но и пол. Поэтому останется лишь сделать ремонт в комнате, обработка проводится вагонкой, плитами, хотя оставление балок в открытом виде тоже допустимо.

Вернуться к оглавлению

Как правильно подготовить пол

Часторебристые и монолитные железобетонные перекрытия создают не только ровную поверхность, а сразу же готовый настил из досок, который соответствует всем требованиям для укладки полов. Ремонт таких полов совершенно не доставит никаких проблем. По сборным железобетонным плитам необходимо сделать стяжку из цемента.

Если перекрытия между этажами выполнены при помощи железобетонных сборных плит, то пол нуждается в звукоизоляции, также как и часторебристое перекрытие. На монолитные железобетонные плиты нужно уложить слой материала для звукоизоляции и закрепить его при помощи армированной цементной стяжки. На перекрытие по деревянным балкам необходимо уложить звукоизоляцию, разместив ее между досками настила или балками и черновым полом.

Стоит заметить, что если ремонт осуществить без использования теплоизоляции, то установленный, к примеру, теплый пол будет обогревать выложенные плиты.

Нужно использовать теплоизоляцию в два слоя, смещая стыки.
